Синтезатор HF EASY 2017

Данный синтезатор является расширенной версией ранее сделанного синтезатора HF EASY.
Диапазоны частот приема/передачи:
160m. 1810000Hz - 2000000Hz
80m. 3500000Hz - 3800000Hz
40m. 7000000Hz - 7300000Hz
30m. 10100000Hz - 10150000Hz
20m. 14000000Hz - 14350000Hz
17m. 18068000Hz - 18168000Hz
15m. 21000000Hz - 21450000Hz
12m. 24890000Hz - 24990000Hz
10m. 28000000Hz - 28700000Hz
10m. 28700000Hz - 29700000Hz
Wideband TRX Mode 100000Hz - 30000000Hz
Возможность выбора нужных диапазонов в меню настроек.
Непрерывный диапазон приема/передачи (WIDEBAND TRX MODE), расширенный по своим возможностям.
Для этого режима у каждого банка VFO десять ячеек памяти М0-М9,
выбор нужной ячейки памяти кнопками Up Band и Dn Band.

Модуляция LSB, USB, CW, AM. Возможность выбора используемой модуляции в меню настроек.
Управление ATT(on/off), PRE(on/off), AGC(on/off).

Ввод с клавиатуры частоты TRX  .
Шаг перестройки частоты TRX  1Hz, 10Hz, 100Hz, 1000Hz

Два VFO ( VFO A/VFO B) , SPLIT.
Режим двойного преобразования частоты с внешним опорным генератором (external oscillator),
VFO = current_freq +  external_oscillator + BFO.

Квадратурный выход частоты для девайсвов построенных по схеме прямого преобразования.
VFO MODE = QUADRATURE.
Выхода:
CLK0 = freq ( phase 0°)
CLK1 = freq ( phase 90°)

Поддержка энкодеров с большим кол. тиков на оборот, настраивается делителем в меню настроек.
Функция динамической перестройки частоты на оборот энкодера.
Расстройка RIT +- 10кГц. Шаг 1, 10, 100 Гц. Управление основным энкодером.
Индикация входного сигнала, мощности и входного напряжения питания.
Инверсия цветов экрана, для комфортной работы в солнечную погоду вне помещения.
Электронный ямбический ключ (10 - 60wpm) , механический ключ.
САТ. Протокол Kenwood (TS-440S, TS-480). Скорость 57600, 115200 бод, data bits 8, stop bits 1.

WIDEBAND TRX MODE.
Опция в меню BAND FREQUENCY MIN  минимальная частота  приема/передачи от 100кГц до 29.95МГц.
Опция в меню BAND FREQUENCY MAX максимальная частота  приема/передачи от 150кГц до 30МГц.
Условие BAND FREQUENCY MIN <  BAND FREQUENCY MAX,
в противном случае синтезатор установит эти частоты по умолчанию (500кГц и 30МГц).
Можно установить нужное количество диапазонных полосовых фильтров (ДПФ), разбив широкий диапазон TRX на под диапазоны.
Опция в меню NUMBER OF SUBBANDS от 1 до 16 ДПФ. Выходной код для дешифратора 0 - 15.
Пример:
Используем на весь непрерывный диапазон (500кГц-30МГц) 4 ДПФ.
FREQUENCY MIN = 500000 Гц
FREQUENCY MAX = 30000000 Гц
NUMBER OF SUBBANDS = 4
Считаем параметры для ДПФ.
range = Fmax - Fmin = 29500000 Гц
bandwidth = range /number of subbands = 7375000 Гц полоса пропускания ДПФ.

ДПФ1 от 500000 Гц до 7875000 Гц (500000 + bandwidth )
ДПФ2 от 7875000 Гц до 15250000 Гц (7875000 + bandwidth )
ДПФ3 от 15250000 Гц до 22625000 Гц (15250000 + bandwidth )
ДПФ4 от 22625000 Гц до 30000000 Гц

TRESHOLD OF SAVE DATA - порог сохранения текущих (частота, диапазоны, модуляция) рабочих данных синтезатора.
При понижении напряжения питания когда напряжение достигнет установленного порога автоматически сохранится текущее рабочее состояние синтезатора.
При следующей подачи напряжения питания синтезатор восстановиться до предшествующего рабочего состояния.
Пример:
Напряжение питания синтезатора 9 вольт.
TRESHOLD OF SAVE DATA  = 7 вольт.


Функция просмотра спектра принимаемого сигнала (0Hz - 3KHz).
В меню пользователя включить AF SPECTRAL.
Регулировка скорости спада спектрограммы 0 - 4.

Сигнал амплитудой не больше 1в подавать на вход S-Meter, через конденсатор
емкостью от 1мкф, также создать смещение 1,65в на этом входе АЦП резисторами по 10ком.
































При выборе модуляции CW можно работать не только ключом а также передавать
строку (до 62 символов) через ком порт подключенным к компьютеру или смартфону, используя программу терминал.
Обязательно начало строки символ '#', конец строки должен заканчиваться символом ';'.
Пример:
"#CQ CQ CQ UT5QBC UT5QBC;\r"

Написал простую программу "Morse" терминал для передачи сообщений.
Для работы должен быть установлен Microsoft.NET Framework 4.

















На фотографии осциллограмма этой строки на выходе CW Key Out.












Раскладка клавиатуры.

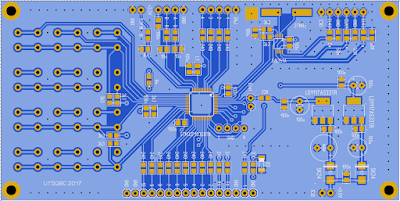

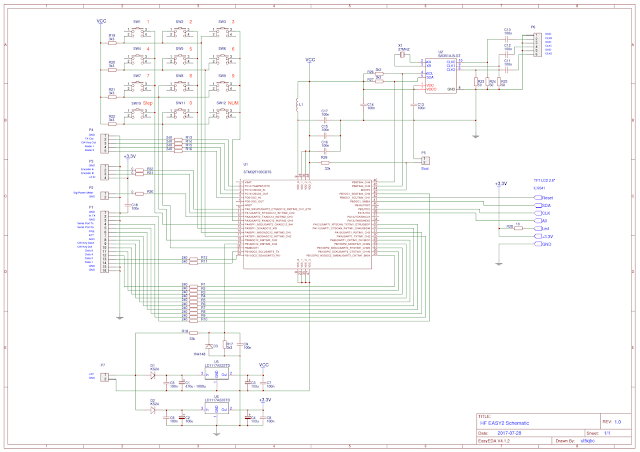

Печатная плата 2х сторонняя, размер платы 120мм х 60мм.
















Печатная плата synthesizer_si5351_ili9341_12.lay6

Разъем P1:
GND.
1.TRX вход, передача = 0.
GND.
TX выход, uart tx.
RX вход , uart rx.
2.PRE выход.
3.ATT выход.
4.AGC выход.
5.KEY DASH вход, cw key тире.
6.KEY DOT вход, cw key точка.
7.DATA 8 выход, дешифратор ДПФ.
8.DATA 4 выход, дешифратор ДПФ.
9.DATA 2 выход, дешифратор ДПФ.
10.DATA 1 выход, дешифратор ДПФ.
GND.
GND.

Разъем P2:
S/P M. Sig/Power Meter
GND.

Разъем P3:
GND.
A. вход энкодера.
B. вход энкодера.
+3.3. выход питания энкодера (3.3вольт).

Разъем P4:
GND.
1.TX выход, передача = 1.
2.CW KEY выход электронного ключа Морзе.
3.MODE 1 выход.
4.MODE 2 выход.

Код на выходах MODE:
LSB = 0.
USB = 1.
CW = 2.
AM = 3.

Разъем P5:
В рабочем режиме boot должен быть замкнут на землю.

Разъем P7:
Выход частоты VFO и BFO.

Разъем P7:
+9В.
GND.

For this firmware there are two unlock codes,
Synthesizer settings without an unlock code will not be stored in memory when the power is turned off.
1) Unlocking (without AF Spectral) = 2 $
2) Unlock + AF Spectral = 4 $

Для этой прошивки есть два кода разблокировки,
Настройки синтезатора без кода разблокировки не будут сохраняться в памяти при выключении питания.
1) Разблокировка (без AF Spectral) = 2 $
2) Разблокировка + AF Spectral = 4 $

Прошивка hf_easy2017_f103_ili9341.bin  release 13.11.2017
Программа Morse.

На территории России вы можете приобрести ключ у R4ACR(Вячеслав) r4acr@yandex.ru
Прошивка hf_easy2017_stm32f103_ili9341_03012018_RU  release 03.01.2018
