UT5QBC: Синтезатор частоты на Si5351

Совместная разработка с UV7QAE. Решили сделать для себя свой синтезатор частоты (под свои запросы и желания).
Синтезатор для КВ (160м - 10м) трансивера с преобразованием VFO = Fсигн. + BFO.

Контроллер STM32F100C8T6B в корпусе LQFP48. Синтез на Si5351a. Экран цветной 1,8" 160х128 (ST7735), 320х240 ILI9341, черно белый NOKIA 5510 (эконом вариант).
Энкодер решили не ставить на плату, это позволит применить энкодер любой по размерам так же разместить его в любом месте конструкции.
Можно отказаться вообще от энкодера так как можно управлять частотой кнопками INC и DEC выбрав в системном меню ENCODER ENABLE = OFF.
Было опробовано четыре опт. энкодера разных производителей заявленным питанием 5в. Все они прекрасно работали от питания 3,3в. Если вы все таки примените питание энкодера 5в обратите внимание что согласование уровней 5в>3,3в отсутствует.
Схема рассчитана на подключение оптического энкодера, так что если кто будет повторять ее с мех.энкодером поставьте RC фильтра по входам энкодера.

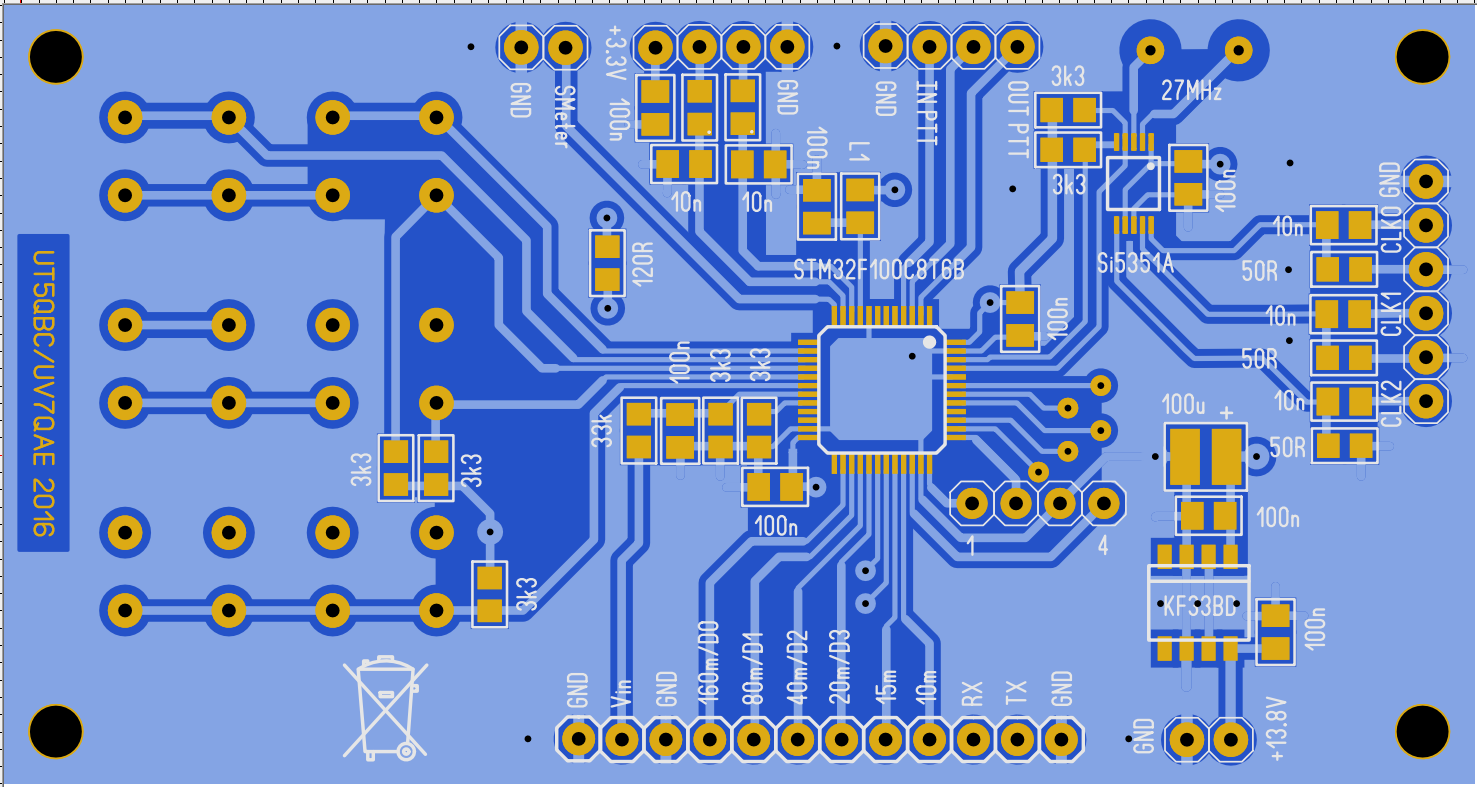

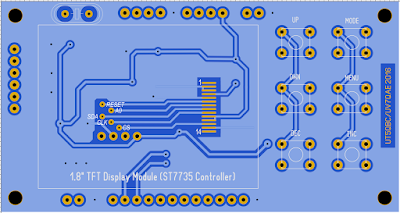

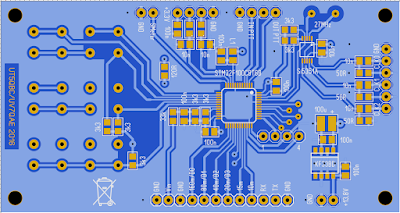

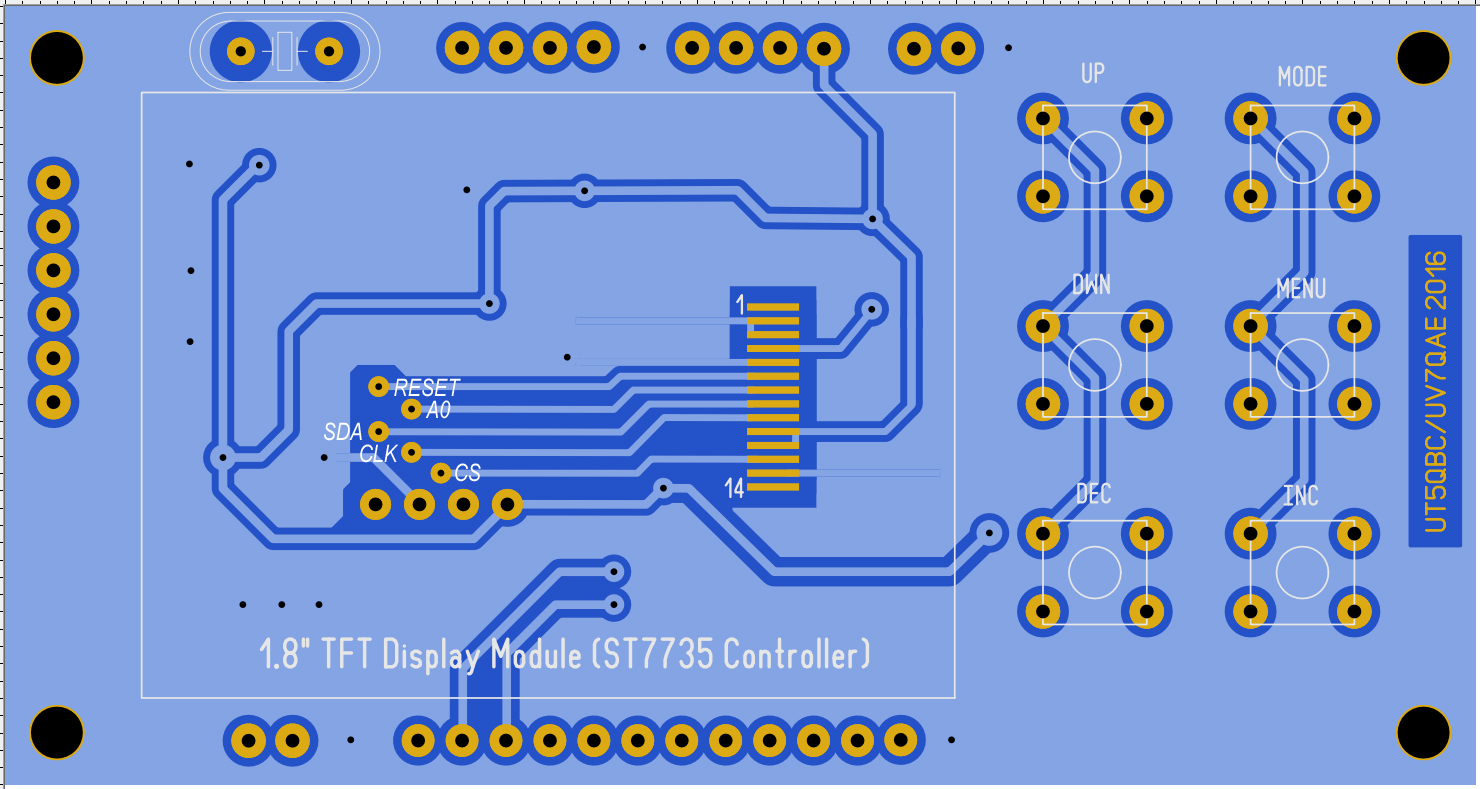

Печатная плата 85мм х 45мм в формате Sprint-Layout 6 под кнопки размером 6х6мм synthesizer_si5351_buttons_6x6M.lay

Экран 2,8".	Экран 1,8".

Выход CLK0 - частота VFO.
Выход CLK1 - частота SSB BFO.
Выход CLK2 - частота CW BFO
Можно установить реверс частот при передачи в "SYSTEM MENU" опция "TX REVERSE".

Сигналы на выходах опция "TX REVERSE" = ON,

OUTPUT	RX	TX	CW RX	CW TX
CLK0	VFO	SSB BFO	VFO+CW SHIFT	---
CLK1	SSB BFO	VFO	CW BFO	VFO
CLK2	---	---	---	CW BFO

Кнопки.
Up, Dn - Вверх, вниз по диапазонам, меню.
Mode - Смена LSB, USB, CW в рабочем режиме, в меню для быстрого ввода частоты.
Menu - вход/выход в меню.
Выбор функций кнопок в "SYSTEM MENU" опция "BUTTON MODE".
VFO, Step - Переключение VFO A/B, Шаг перестройки частоты. В меню изменяет значения.
Или.
Inc(+), Dec(-) - перестройка по частоте в рабочем режиме. В меню изменяет значения.

Дополнительный мод. Подключение переменного резистора для управления частотой перестройки RIT.
На схеме дополнения выделены красным цветом, также нужно включить опцию в системном меню 03.RIT VARIABLE RESISTOR .

Вход в "USER MENU" короткое нажатие кнопки Menu.

Вход в "SYSTEM MENU" нажатие и удержание кнопки Menu больше 1сек.

USER MENU.

01.FREQUENCY STEP	1/5/10/50/100/500/1000 Hz	Шаг перестройки частоты
02.ENCODER DYNAMIC SPEED	ON/OFF	Динамическая скорость перестройки частоты.
03.ENCODER DIVIDER	1-300	Делитель энкодера. Перестройка частоты на один оборот энкодера.
04.RIT ENABLE	YES/NO	Включение и выключение RIT.
05.RIT SHIFT	+-9999Hz	Смещение частоты приема.
06.CW SHIFT	100Hz - 1500Hz	Тон приема CW.
07.CW TX TIMEOUT	0ms - 1000ms	Время задержки после отпускания ключа до перехода на прием.

SYSTEM MENU.

01.ENCODER ENABLE	YES/NO	VFO/Step or Frequency
02.ENCODER REVERSED	YES/NO	Реверс энкодера
03.RIT VARIABLE RESISTOR	YES/NO	(мод)RIT переменный резистор подключен к РА3
04.INPUT VOLTAGE DIVIDER	4-12	Входной делитель напряжения 4 - 12
05.OUTPUT CURRENT OUTPUTS	2mA - 8mA	Регулировка выходного напряжения CLK0, CLK1, CLK2 установкой тока выходов.
06.TX OTPUT REVERSED	ON/OFF	Реверс частот на выходах VFO и BFO при передаче.
07.BANDWIDTH FILTER SSB	1000Hz - 10 000Hz	Полоса пропускания фильтра SSB.
08.BANDWIDTH FILTER CW	100Hz - 1000Hz	Полоса пропускания фильтра CW.
09.VFO FREQUENCY MODE	FREQ+IF,FREQ,FREQx2,FREQx4	CLK0=VFO+BFO, CLK0=VFO, CLK0=(VFOx2), CLK0=(VFOx4)
10.FREQUENCY BFO LSB	100kHz - 100mHz	Частота ПЧ НБП.
11.FREQUENCY BFO USB	100kHz - 100mHz	Частота ПЧ ВБП.
12.FREQUENCY BFO CW LSB	100kHz - 100mHz	Частота ПЧ НБП CW.
13.FREQUENCY BFO CW USB	100kHz - 100mHz	Частота ПЧ ВБП CW.
14.FREQUENCY Si5351	100kHz - 100mHz	Тактовая частота Si5351a (коррекция).
15.ADRESS I2C Si5351	0x00 - 0x7F	Адрес I2C,по умолчанию 0x60.(Нужна перезагрузка синтезатора).
16.BINARY CODE ENABLE	YES/NO	Формировать на выводах двоичный код управления для дешифратор/мультиплексор.
17.DECODER CODE	YES/NO	Двоичный код для дешифратора иначе код для мультиплексора FST3253.
18.S-METER VALUE 1	0mV - 3300mV	Калибровка S Метра.
19.S-METER VALUE 9	0mV - 3300mV	Калибровка S Метра.
20.S-METER VALUE +40	0mV - 3300mV	Калибровка S Метра.
21.ALL BANDS 1MHz-30MHz	YES/NO	Сплошной диапазон 1 - 30 МГц. WARC 30М, 16М, 12М.
22.BAND WARC STATUS	ON/OFF	Только в режиме RANGE 1-30MHz = YES
23.BAND 160M	ON/OFF	Выбор работающих диапазонов трансивера (приемника)
24.BAND 80M	ON/OFF	Выбор работающих диапазонов трансивера (приемника)
25.BAND 40M	ON/OFF	Выбор работающих диапазонов трансивера (приемника)
26.BAND 20M	ON/OFF	Выбор работающих диапазонов трансивера (приемника)
27.BAND 15M	ON/OFF	Выбор работающих диапазонов трансивера (приемника)
28.BAND 10M	ON/OFF	Выбор работающих диапазонов трансивера (приемника)
29.LSB MODE	ON/OFF	Выбор модуляции трансивера (приемника)
30.USB MODE	ON/OFF	Выбор модуляции трансивера (приемника)
31.CW MODE	ON/OFF	Выбор модуляции трансивера (приемника)
32.SHUTDOWN LOW VOLTAGE	ON/OFF	Авто выключение, сохранение текущих данных.
33.LOW VOLTAGE	5.0V - 14.0V	Порог напряжения авто выключения.
34.RCC STATUS	RCC HSI/RCC HSE	Источники тактирования, Внутренний/Кварц.
35.FONT SMOOTHING	YES/NO	Сглаживание шрифтов на экране.

Для управления дешифратором/мультиплексором используются выводы BAND 160, BAND 80, BAND 40, BAND 20 (смотрим схему).

Управляющие выходы.
Pin BAND 160 = DATA1/A
Pin BAND 80 = DATA2/B
Pin BAND 40 = DATA4/C
Pin BAND 20 = DATA8/D

Двоичный код для дешифратора.

BANDS	Pin BAND 160	Pin BAND 80	Pin BAND 40	Pin BAND 20
01.BAND 160M	0	0	0	0
02.BAND 80M	1	0	0	0
03.BAND 40M	0	1	0	0
04.BAND 30M	1	1	0	0
05.BAND 20M	0	0	1	0
06.BAND 16M	1	0	1	0
07.BAND 15M	0	1	1	0
08.BAND 12M	1	1	1	0
09.BAND 10M	0	0	0	1
