Много слышал, читал об этой антенне раньше, много отзывов одни хвалят другие хаят.
Но как говорится прижало, в закромах лежит яга(15м) мачта но поставить нет пока возможности. В итоге стал вопрос что сделать компактное для диапазона 15м для работы в цифре.
По совету UV7QAE (Артем) мол я начал эксперименты с Magnetic Loop и она как бы перспективная. Подумав решил тоже "оседлать" её. Прозондировав интернет понял что антенна у народа работает и есть масса конструкций.
Остановился на классике. Рамка антенны круглая с настройкой в резонанс конденсатором переменной емкости, питание антенны через петлю связи.
Обговорив с Артемом начал покупать материал. Для расчетов размера антенны использовал онлайн калькулятор Magnetic Loop Antenna Calculator.
По расчетам для диапазона 15м мне нужно было 3,4м (желательно) медной трубки, в итоге купил 3 метра Ф12,7мм трубка для кондиционеров, неплохой материал тонкостенная трубка, не тяжелая, хорошо гнется руками но достаточно жесткая. Для петли связи применил медный провод Ф 2мм.
В качестве траверсы купил две трубки стеклопластиковые Ф18мм.
Сразу собрал тестовый образец и установил на южной стороне дома, вынес антенну не очень далеко за балкон.
Высота антенны над землей где то 18 метров. 25 метров кабеля до трансивера RG-58.
Антенна установлена горизонтально, так как в таком положении имеет круговую диаграмму направленности в горизонтальной плоскости, вертикальной плоскости лепесток излучения прижат к горизонту (10 градусов над горизонтом ).
Трансивер у меня не супер мощный всего 10 ватт, в QRP работаю на 5 ватт и 2,5 ватт.
В тот же вечер сработал с Бразилией, Европа была как на ладони.
Было принято решение антенну доводить до ума.
Само кольцо и траверса были обтянуты "термоусадкой" для защиты от окружающей среды.
Конденсатор переменной емкости (типа "бабочка") был помещен в защитную коробку. Ось конденсатора выходит наружу, для регулировки резонанса антенны.
Антенну после модернизации установил еще немного подальше от балкона где то 1 метр (планирую еще отодвинуть).

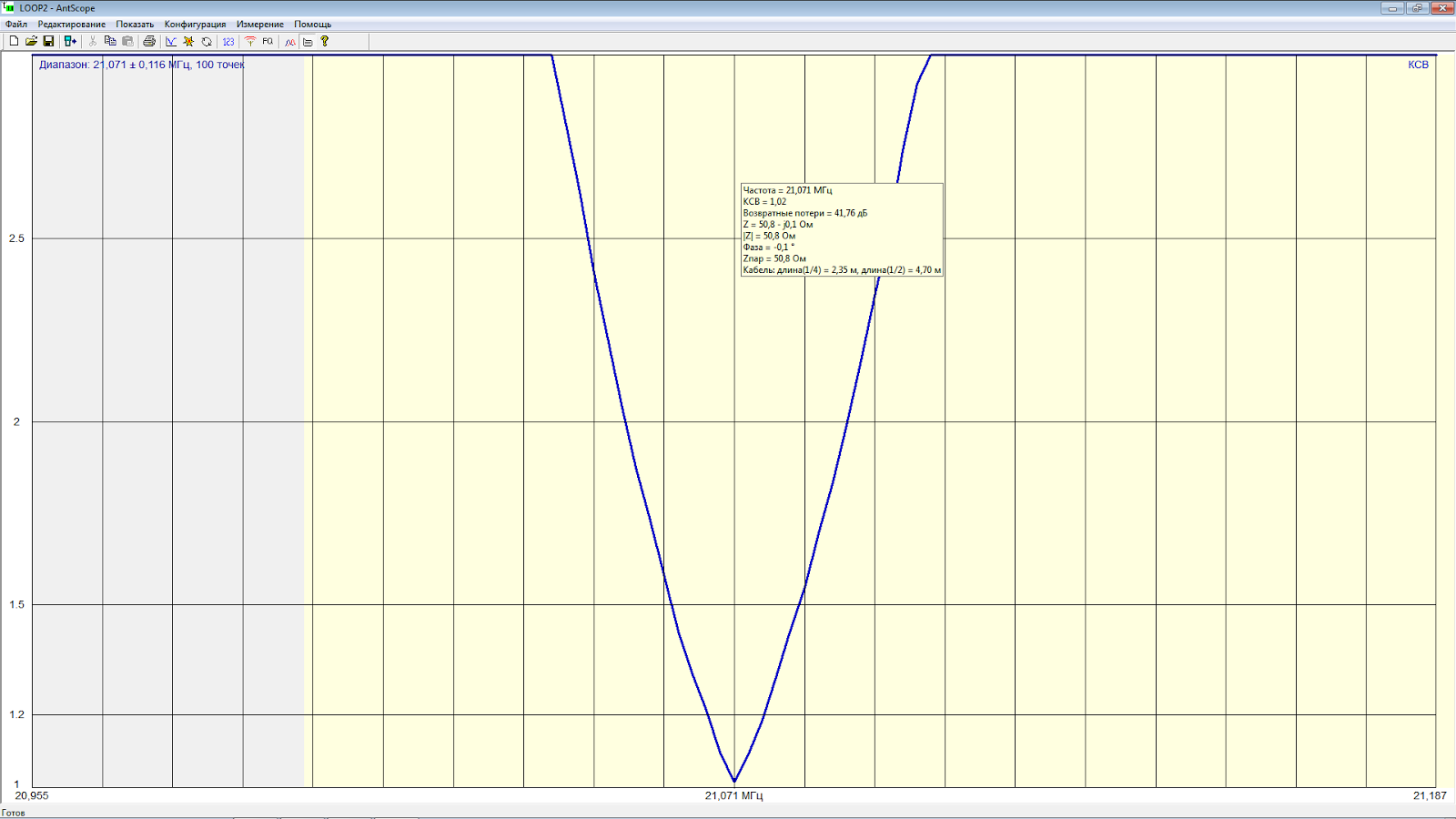

После установки и настройки антенны в резонанс на частоте 21070кГц КСВ 1.02 - 1.05
Немного о моей конструкции антенны.
Размер витка связи рекомендуют 1/5 длины кольца, под мои размеры кольца длина 3метра (Ф1метр) получается 60см.
Но я бы рекомендовал из своих экспериментов если антенна одно диапазонная то уменьшить длину витка связи в моем случае я остановился на длине 40см (чем выше антенна и чем дальше от нее разные предметы тем меньше виток связи).
Виток связи расположен вплотную к кольцу на его противоположной стороне от переменного конденсатора.
Вот интересная статья эксперименты с витком связи http://www.dg1sfj.de/index.php/funk/antennen/87-magnetic-loop-koppelschleifen?showall=1&limitstart=
Зазор на полотне антенны (кольце) куда подключается конденсатор переменной емкости где то 30-40мм у меня точно не измерял, на витке связи 10мм.
В общем каких то строгих размеров нету, тут надо делать и смотреть, ксв и полосу резонанса.
Что сказать по поводу работы антенны, пусть говорят результаты.
За месяц работы на диапазоне 15 метров, мощность 10.0/5.0/2,5 ватт, модуляция PSK.
Аргентина 10
Австралия 1
Бразилия 26
Суринам 1
Венесуэла 3
Уругвай 1
Чили 2
Индонезия 3
Индия 3
ЮАР 5
В общем итоге 70 стран.
На QRP успехи такие 19.06.2016 - 21070кГц PSK31 2,5 ватт с YV6YV (10000 км) Венесуэла.
Ссылки на интересные проекты Magnetic Loop
http://www.nonstopsystems.com/radio/frank_radio_antenna_magloop.htm
http://adam.curry.com/art/1367800897_5zSgbLK6.html
