HF Easy 2018.

HF Easy 2018 спадкоємець HF Easy 2017, будуть додані нові функціі, годинник, КСВ метр, USB віртуальний ком порт, спектроаналізатор низькочастотного сигналу. Пряме управління або через дешифратор діапазоними фільтрами (вибір в меню).

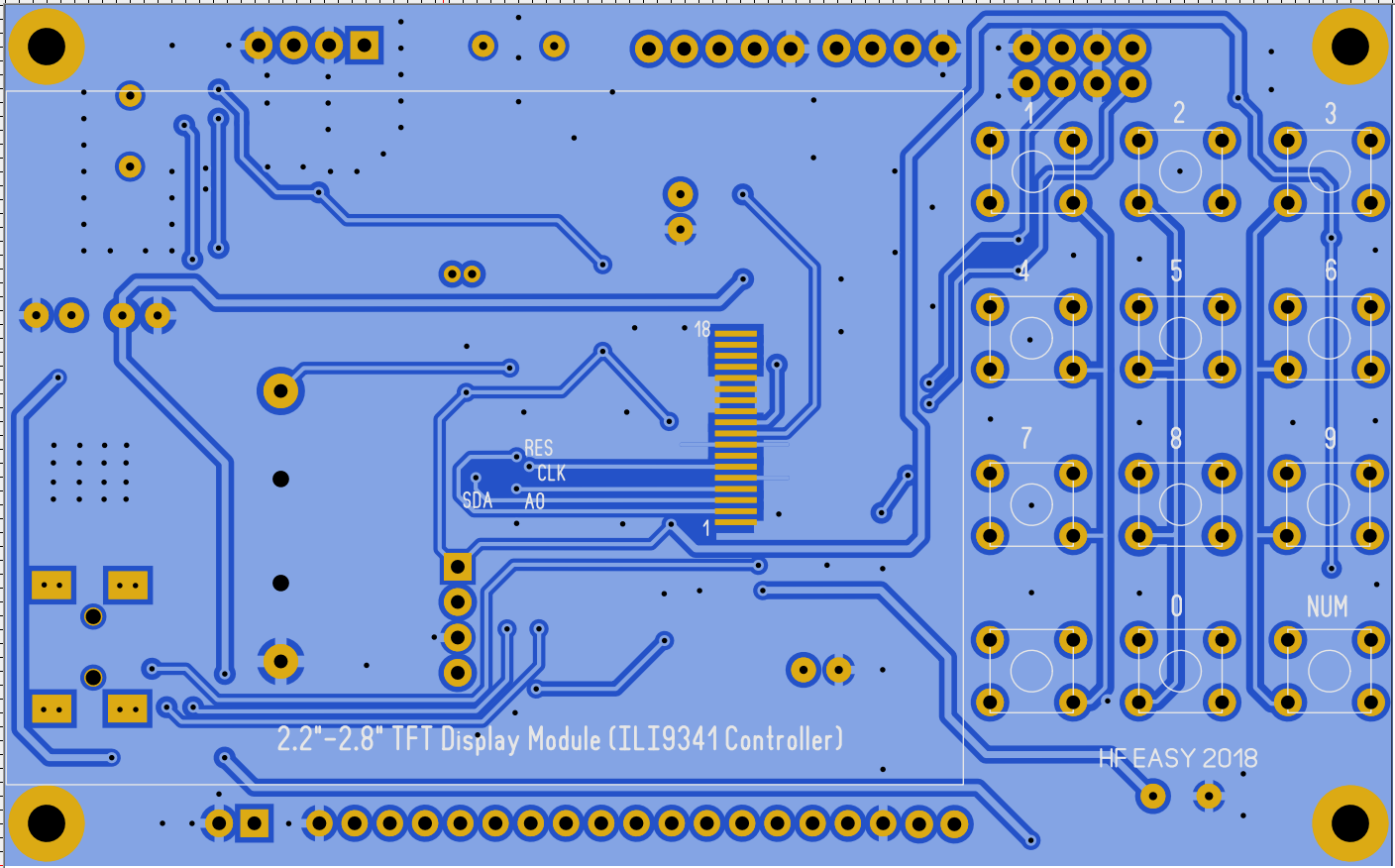

Плата (100х62мм) розроблена моїм товаришем UR5LDM(Сергій) і мною.
Контролер тієї ж серії STM32F103 тільки в 64 вивідному корпусі STM32F103RCT6.
Синтезатор на мікросхемі si5351a.




Синтезатор має настройку частоти енкодером а також пряме введення частоти з кнопок.
Енкодер можна підключити як оптичний так і механічний.
Синтезатор може відображати стрілочний S-Meter або Спектр.
Є відображення КСВ і рівня вихідний мощьности передавача.
На ньому меют дев'ять контактів-виходів для управління ДПФ
управління атеннюатором (ATT), предусилителем (PRE) і системою автматіческой регулювання посилення (AGC).
Контакти виходи режиму телеграф (CW), вибір бічний (LSB / USB), передача (TX).
Вихід звукового сигналу озвучування натискання кнопок і контролю CW.
Вбудований USB порт для управління по CAT системі.

Батарейка для збереження дати і час.

Діапазони частот прийому / передачі:
160m. 80m. 40m. 30m. 20m. 17m. 15m. 12m. 10m.
Можливість вибору потрібних діапазонів в меню налаштувань.

Модуляція LSB, USB, CW, AM. Можливість вибору використовуваної модуляції в меню налаштувань.
Управління ATT (on / off), PRE (on / off), AGC (on / off), LSB / USB.

Введення з клавіатури частоти TRX.
Крок перебудови частоти TRX 1Hz, 10Hz, 100Hz, 1000Hz.

Два VFO (VFO A / VFO B), SPLIT.
Режим подвійного перетворення частоти з зовнішнім опорним генератором (external oscillator),
VFO = current_freq + external_oscillator + BFO.


Квадратура вихід частоти для девайсвов побудованих за схемою прямого перетворення.
VFO MODE = QUADRATURE.
виходу:
CLK0 = freq (phase 0 °)

CLK1 = freq (phase 90 °)

Підтримка енкодерів з великим кол. тиків на оборот, налаштовується дільником в меню налаштувань.
Функція динамічної перебудови частоти на оборот енкодера.
Расстройка RIT + - 10кГц. Крок 1, 10, 100 Гц. Управління основним енкодером.
Індикація вхідного сигналу, КСВ, потужності і вхідної напруги харчування.
Інверсія кольорів екрану, для комфортної роботи в сонячну погоду поза приміщенням.
Електронний ямбічний ключ (10 - 60wpm), механічний ключ.

САТ. Протокол Kenwood (TS-440S, TS-480). Швидкість 57600, 115200 бод, data bits 8, stop bits 1.

Опція в меню BAND BINARY CODE - Вихідний код для дешифратора 0 - 9, або прямі виходи на 9 діапазонів
Функція перегляду спектра сигналу (0Hz - 3KHz).

Розмір плати синтезатора 100x63мм.
